写真でたどるXプレーン開発史｜音速突破から宇宙船・極超音速機まで

Xプレーンという名前を聞くと、未来の戦闘機や秘密兵器を思い浮かべるかもしれません。

しかし、Xプレーンの目的は「完成した航空機を量産すること」ではありません。まだ答えのない技術課題を、実際に飛ばして確かめることです。音速を越えられるのか。高度100キロ近くで機体を操縦できるのか。翼のない機体でも滑走路へ戻れるのか。人間には不安定すぎる形をコンピューターで飛ばせるのか。超音速飛行の衝撃音を小さくできるのか。

一機のXプレーンが得た答えは、次の実験機、軍用機、旅客機、宇宙船へ引き継がれてきました。

この記事では、X番号を順番に並べるだけではなく、1940年代から現在まで続く「技術課題のリレー」としてXプレーン開発史をたどります。

Xプレーンとは何か

Xプレーンは、アメリカ政府機関が新しい航空・宇宙技術を実証するために与える「X」の系列名で呼ばれる実験機です。中心となった組織は、米空軍、海軍、NACA、後継組織のNASA、DARPAなどです。メーカーもベル、ダグラス、ノースロップ、ノースアメリカン、グラマン、ロックウェル、ロッキード・マーティン、ボーイングなど多岐にわたります。

Xが付くからといって、すべてが似た飛行機ではありません。有人機も無人機もあり、ロケット機、滑空機、垂直離着陸機、電動機、極超音速機もあります。実機が完成しなかった計画もあります。

重要なのは、Xプレーンの成功を「量産されたか」で測らないことです。計画通り飛べなくても、危険な条件、材料の限界、制御方式の弱点を明らかにすれば、研究として価値があります。

なぜ1940年代にXプレーンが始まったのか

第二次世界大戦末期、航空機はプロペラ機からジェット機へ移り、飛行速度は急速に音速へ近づきました。ところが音速付近では、衝撃波、抵抗の急増、操縦性の変化など、それまでの低速航空機とは異なる現象が起きます。

風洞試験だけでは、実際の機体全体が音速付近でどう振る舞うかを完全には再現できませんでした。そこで、研究専用の機体を作り、母機から高空で切り離して加速する方法が選ばれました。

X-1｜「音速の壁」を測定可能な現象へ変えた

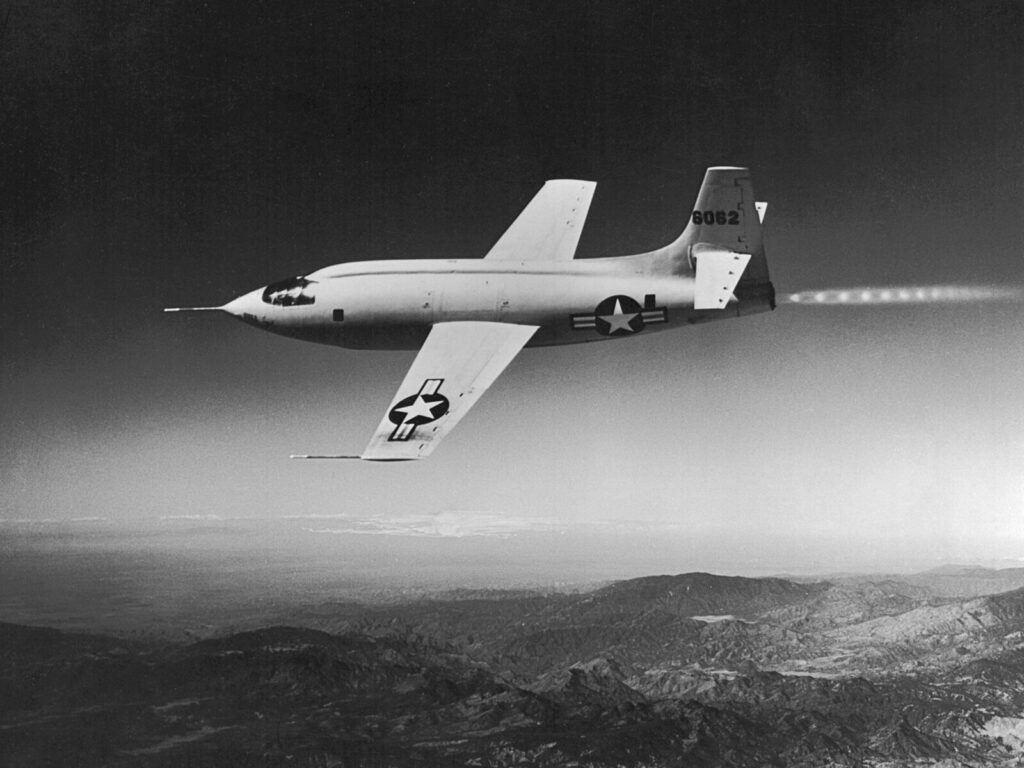

ベルX-1は、弾丸のような機体形状を持つロケット実験機でした。1947年10月14日、米空軍のチャック・イェーガーが操縦したX-1は、有人水平飛行で音速を突破した最初の機体として知られています。

「音速の壁」という言葉は、まるで見えない壁へ激突するような印象を与えます。しかし実際の課題は、音速に近づくにつれて圧力分布や操縦力が変化し、機体が意図通り動かなくなることでした。X-1には、音速付近でも効果を保ちやすい全可動式水平尾翼が使われました。

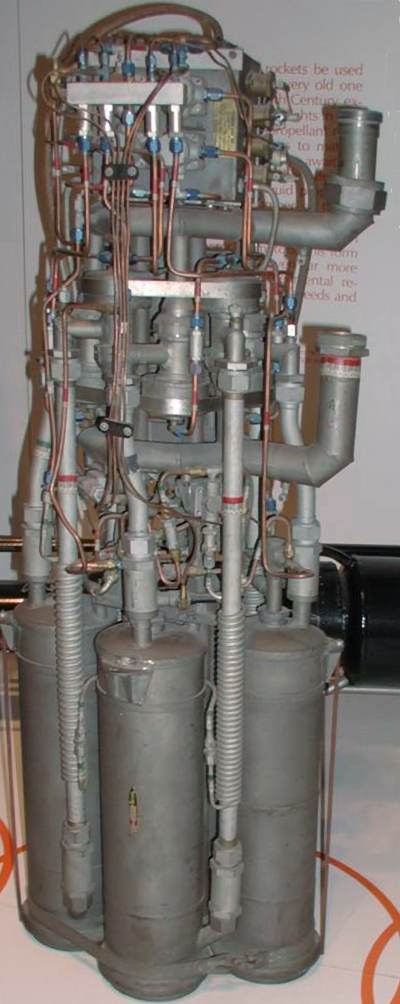

X-1はジェットエンジンではなく、XLR11ロケットエンジンを搭載しました。空気の薄い高空でも大きな推力を得やすい一方、燃料消費が激しいため、B-29などの母機から空中投下して高度と燃料を節約しました。

X-1A｜速度を上げると次の問題が現れた

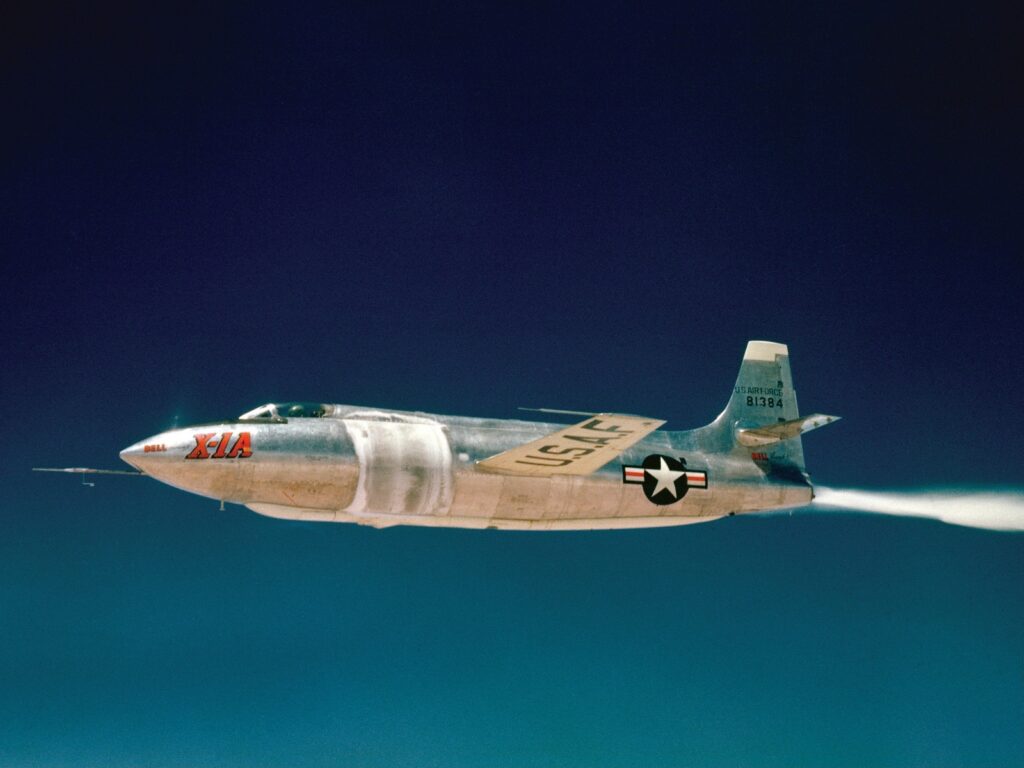

X-1の成功は終点ではありませんでした。後継のX-1Aは、より高い速度と高度へ進みました。ところが速度を上げると、機体が複数の軸で急激に回転する慣性連成など、従来十分に理解されていなかった危険な現象が現れました。X-1Aの飛行でも、イェーガーが高速域で制御を失いかけました。

X-2｜速さだけでなく熱が問題になる

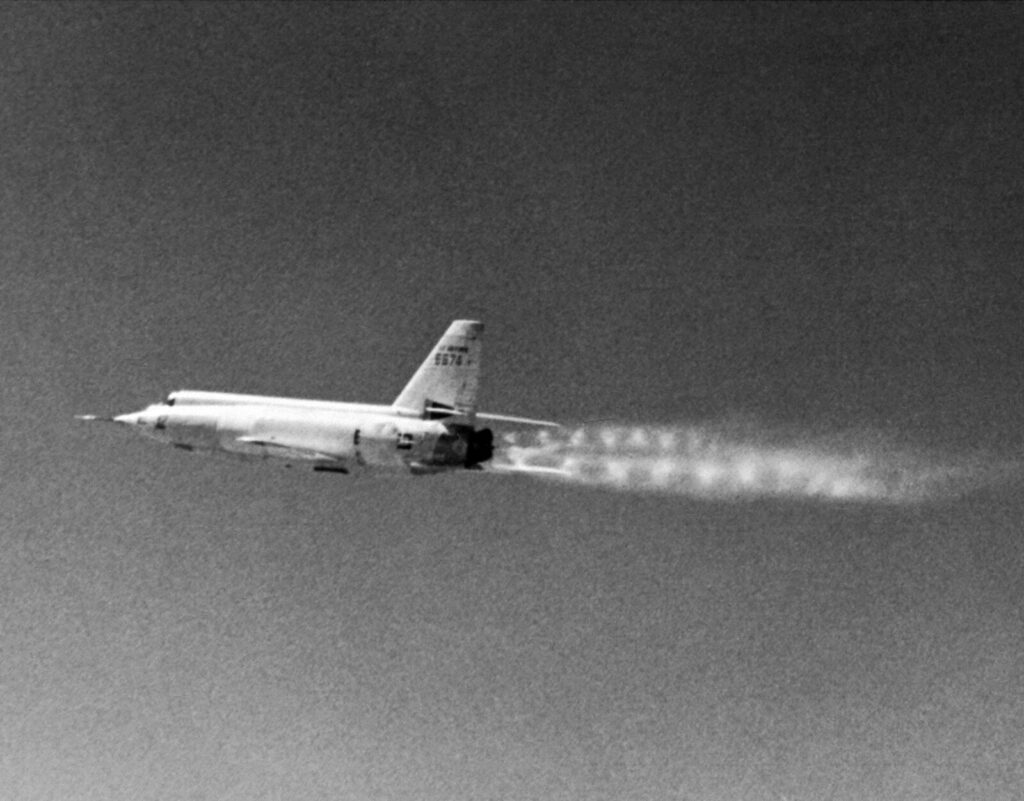

ベルX-2は、マッハ2を超える速度、高高度、空力加熱を調べるために作られました。高速になると、機首付近で圧縮された空気によって機体表面が高温になります。

1956年、ミルバーン・アプトが操縦したX-2はマッハ3を超えましたが、その後の旋回で制御を失い、アプトは死亡しました。事故を単純な操縦ミスとせず、高速域の慣性連成、限られた飛行経験、脱出システムなど複数要因として扱う必要があります。

X-3｜目標速度に届かなくても研究は失敗ではない

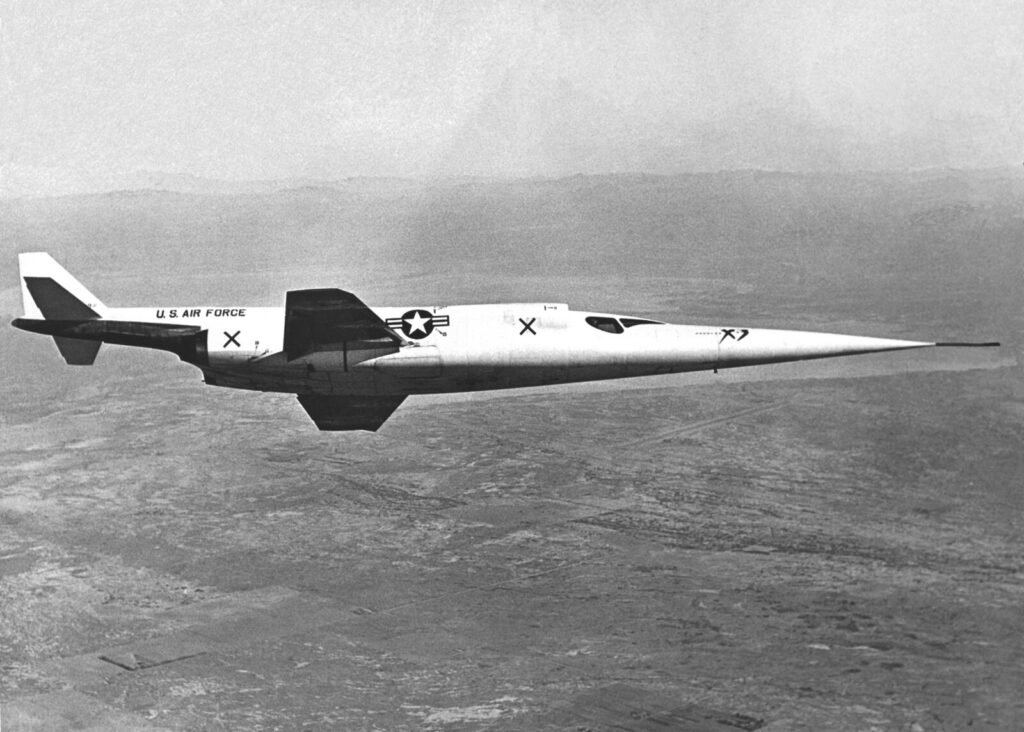

ダグラスX-3スティレットは、極端に細長い機首と小さな翼を持つ未来的な機体でした。しかし搭載エンジンの推力不足で、期待した速度へ到達できませんでした。

それでもX-3は、高速でロールした時にピッチやヨーが連動する危険な特性を記録し、後の高速機研究に役立ちました。「予定した記録に届かなかったこと」と「有用なデータを得られなかったこと」は同じではありません。

X-4とX-5｜尾翼と翼そのものを変える

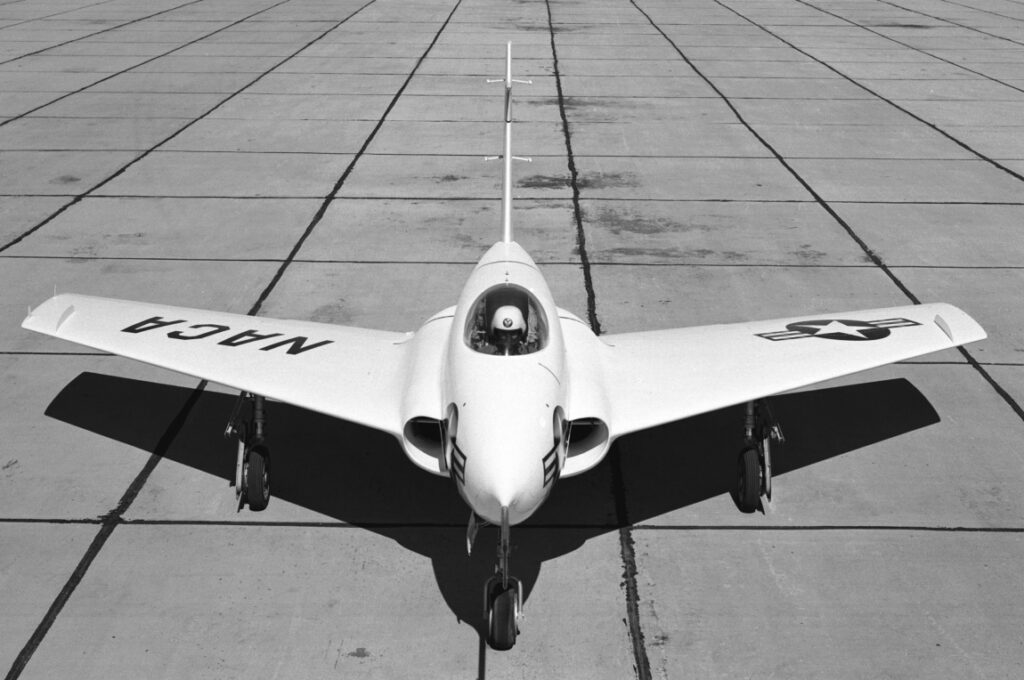

ノースロップX-4は、水平尾翼を持たない半無尾翼機でした。試験は、当時の遷音速域でこの形が期待通りの解決策にはならないことを示しました。これも「採用しない理由」を実飛行で確かめた成果です。

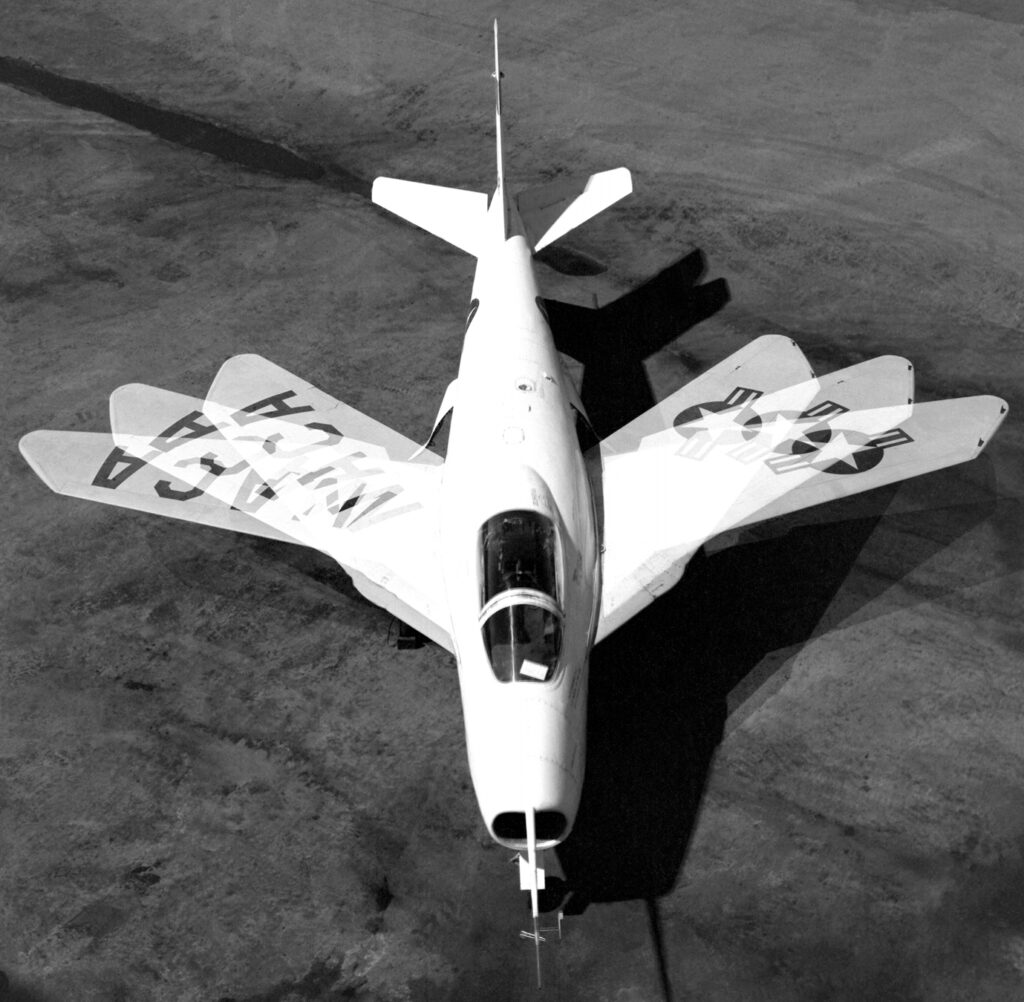

ベルX-5は、飛行中に主翼の後退角を変えられる初期の可変後退翼実験機です。低速では翼を広げて揚力を得やすくし、高速では後退させて抵抗を抑える考え方は、後のF-111、F-14、B-1などに実用化されました。

X-15｜飛行機と宇宙船の境界へ

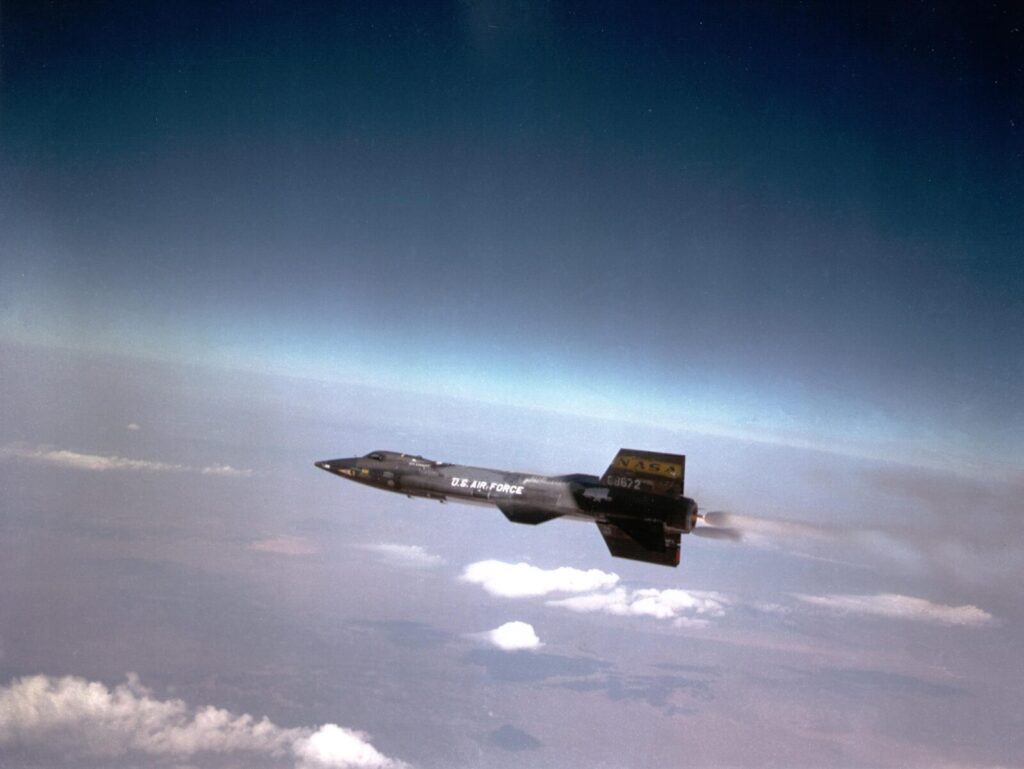

1959年から1968年まで飛行したノースアメリカンX-15は、Xプレーン史を代表する機体です。3機が製造され、自由飛行は合計199回行われました。

X-15が調べたのは、マッハ5を超える速度、極端な空力加熱、希薄な大気での姿勢制御、高高度からの再突入、耐熱材料、人間の生理反応でした。最高速度はマッハ6.7、高度は100キロを超えた飛行もあります。ただし「宇宙へ行った回数」は、米国基準の50マイルと100キロのカーマン・ラインで変わります。

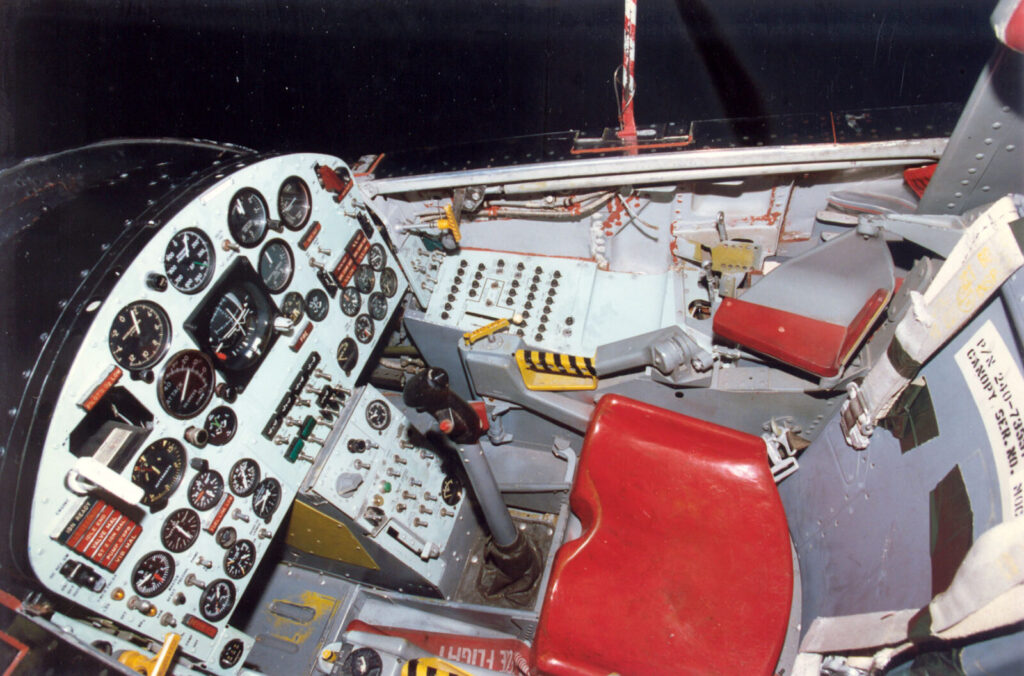

X-15は、低高度では空力舵面、高高度では小型ロケット噴射による反動制御を使いました。航空機の操縦と宇宙船の姿勢制御を一つの飛行で切り替える仕組みでした。

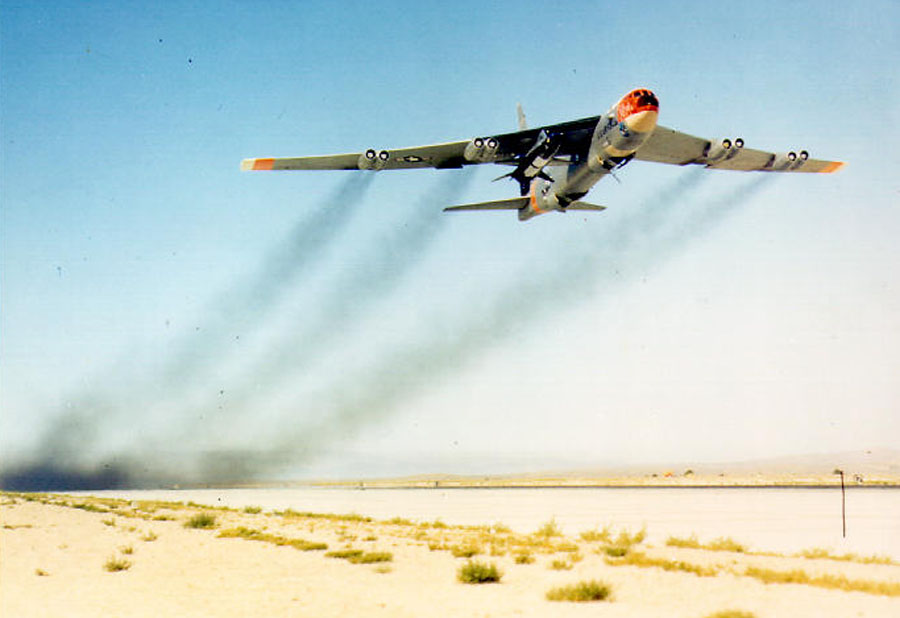

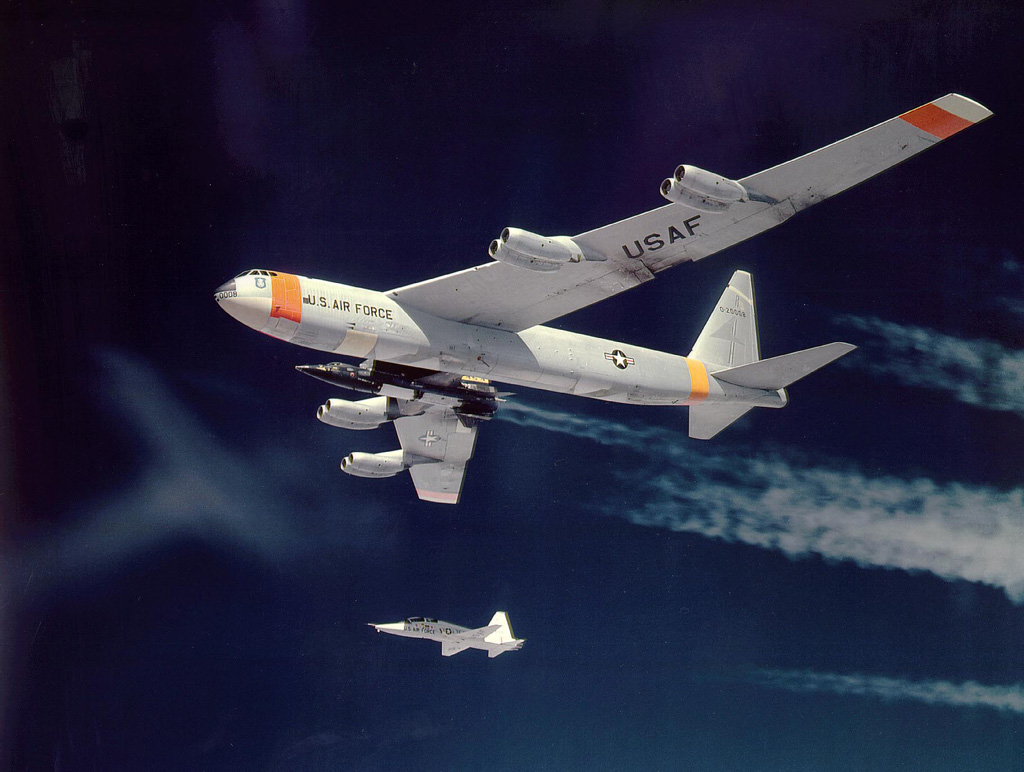

X-15はNB-52母機から投下され、ロケットで上昇・加速し、燃焼終了後は滑空して乾湖へ着陸しました。1967年にはマイケル・アダムズが操縦する機体が制御を失い、空中分解しました。記録だけでなく、危険を引き受けた操縦士、整備員、計測担当者の存在も欠かせません。

リフティングボディ｜翼がなくても滑走路へ戻れるか

再使用型宇宙船を飛行場へ戻すには、機体自身が揚力を生み、進路を調整して着陸する必要があります。そこで研究されたのが、翼ではなく胴体形状で揚力を得るリフティングボディです。

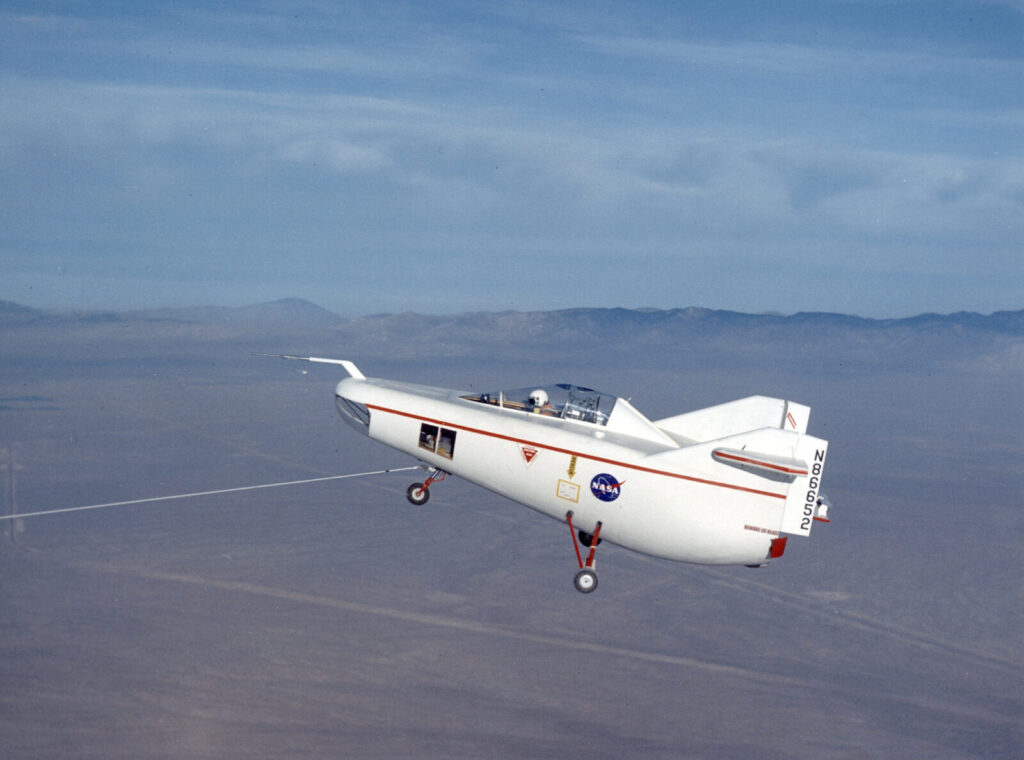

M2-F1は木製骨組みを持つ軽量の無動力機でした。高価な本格機を作る前に、低コストで形状と操縦性を確かめる「フライング・バスタブ」とも呼ばれました。

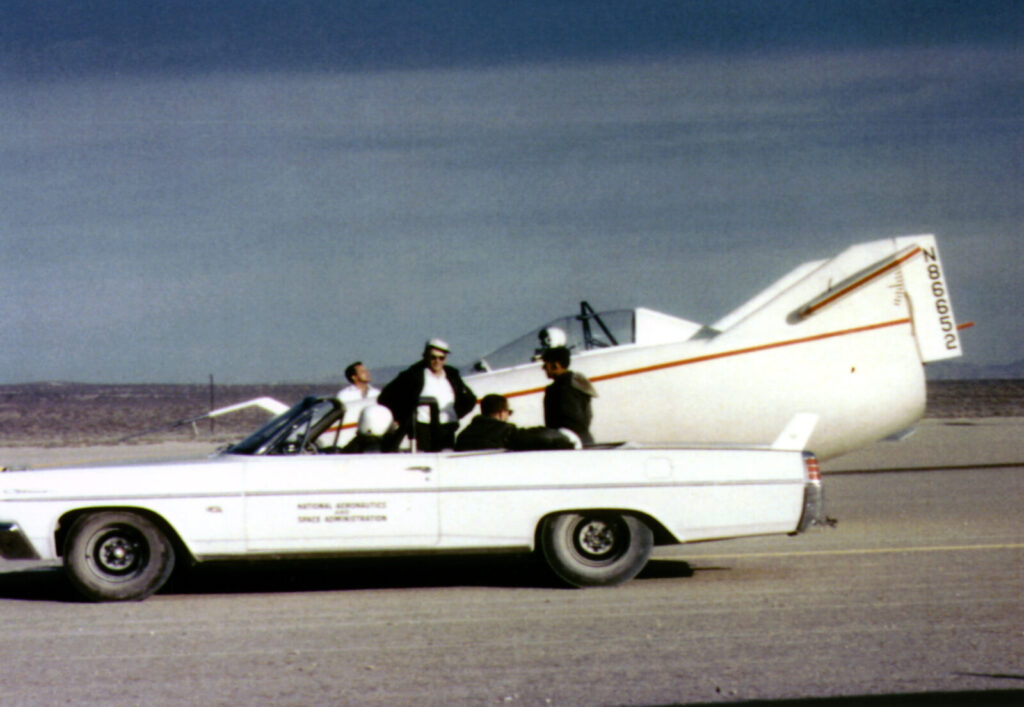

初期には自動車で曳航して浮上させ、次に航空機で高空へ運んで滑空させました。小規模な試験から段階的に危険を減らしたことが分かります。

M2-F2の事故からM2-F3へ

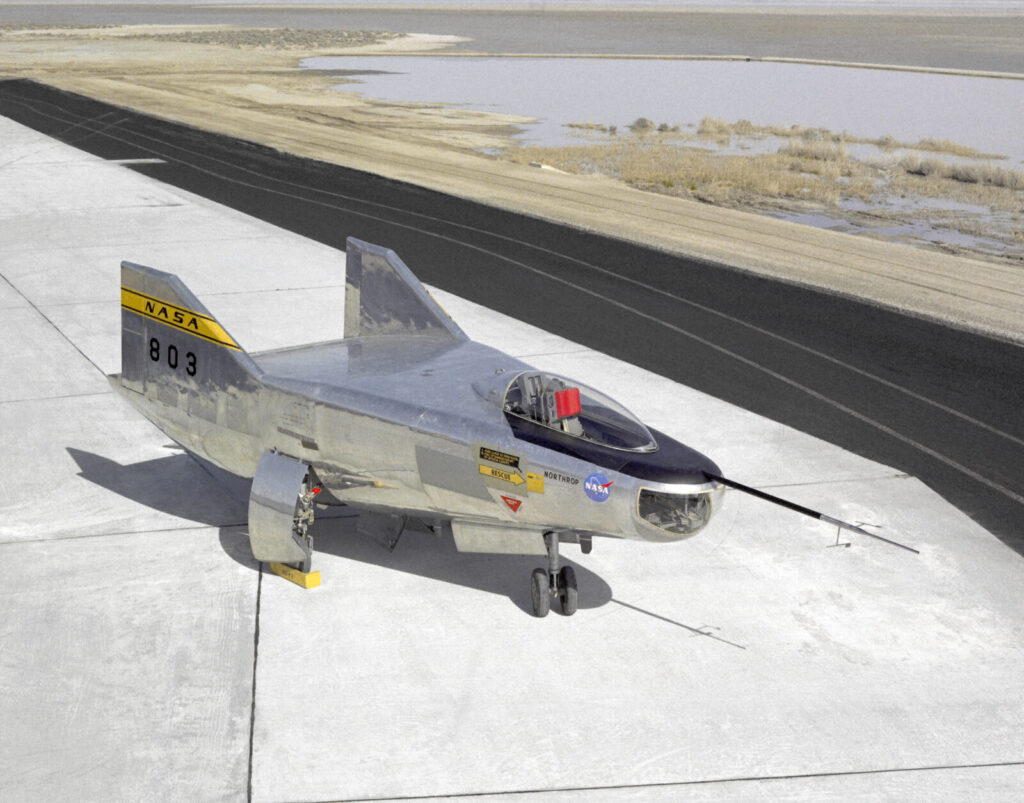

M2-F2は金属製の本格的なリフティングボディでした。

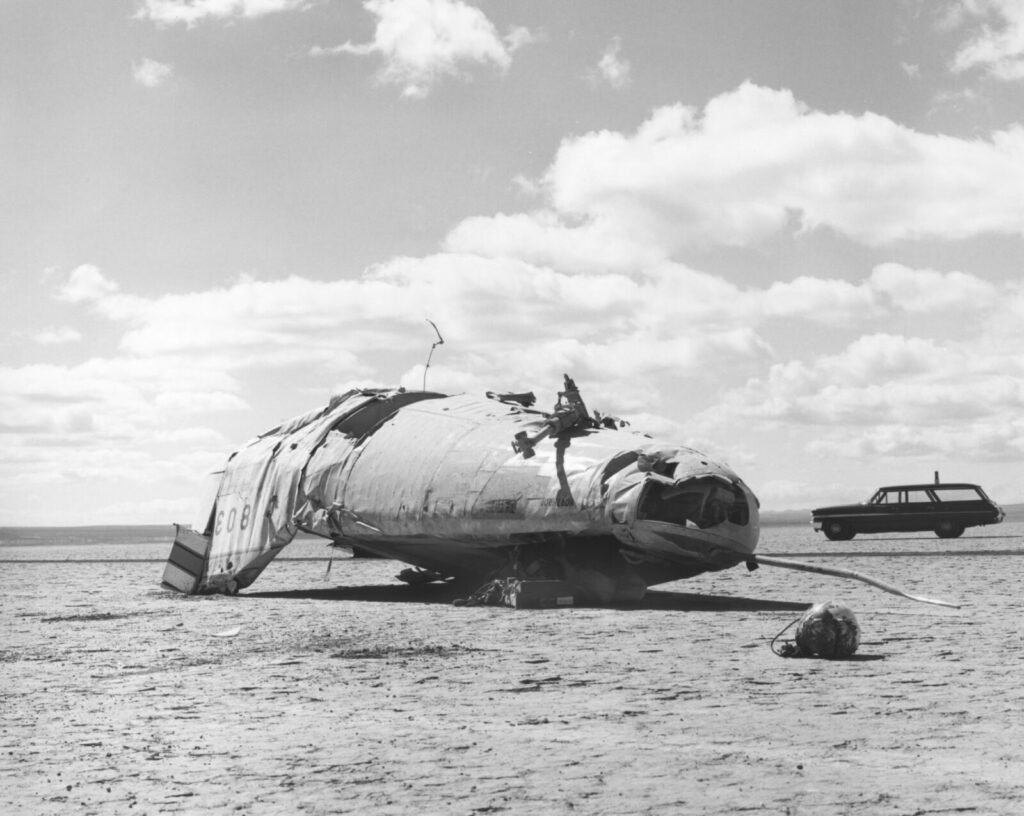

1967年、ブルース・ピーターソンが操縦するM2-F2は着陸時に制御を失い、乾湖上で激しく転覆しました。ピーターソンは重傷を負いましたが生存しました。

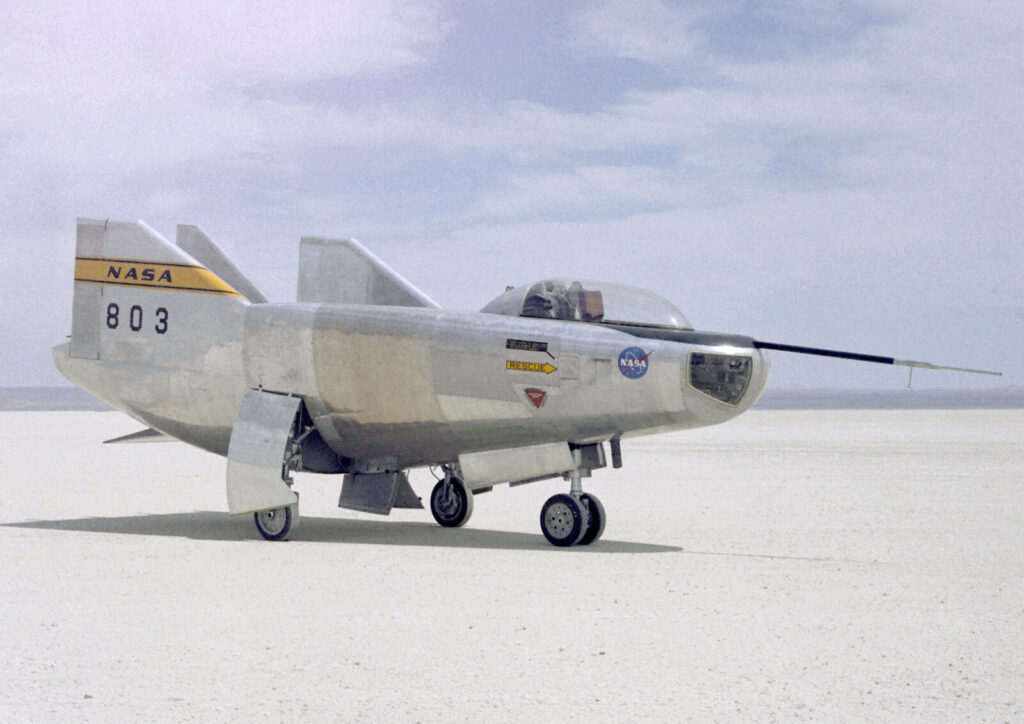

M2-F3では中央に3枚目の垂直尾翼が追加され、安定性が大きく改善しました。事故原因を構造へ反映し、同じ機体を再設計した点に実験機の価値があります。

HL-10とX-24B｜滑走路着陸への道

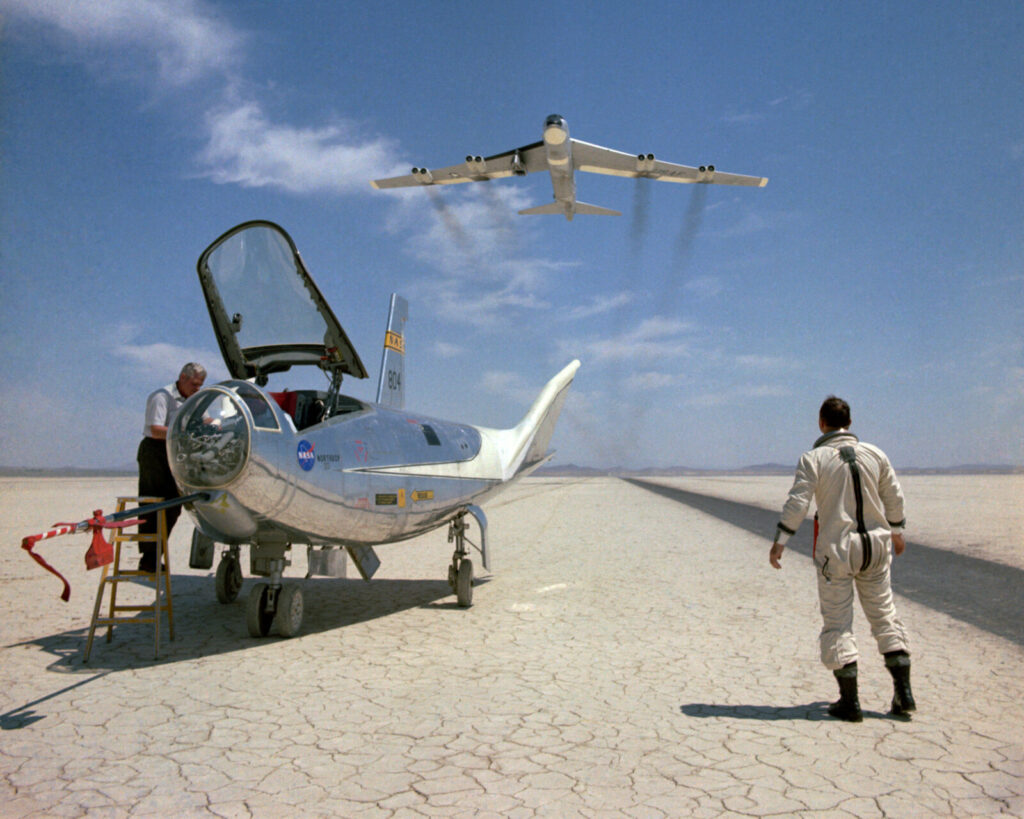

HL-10は、異なるリフティングボディ形状を比較するための機体でした。

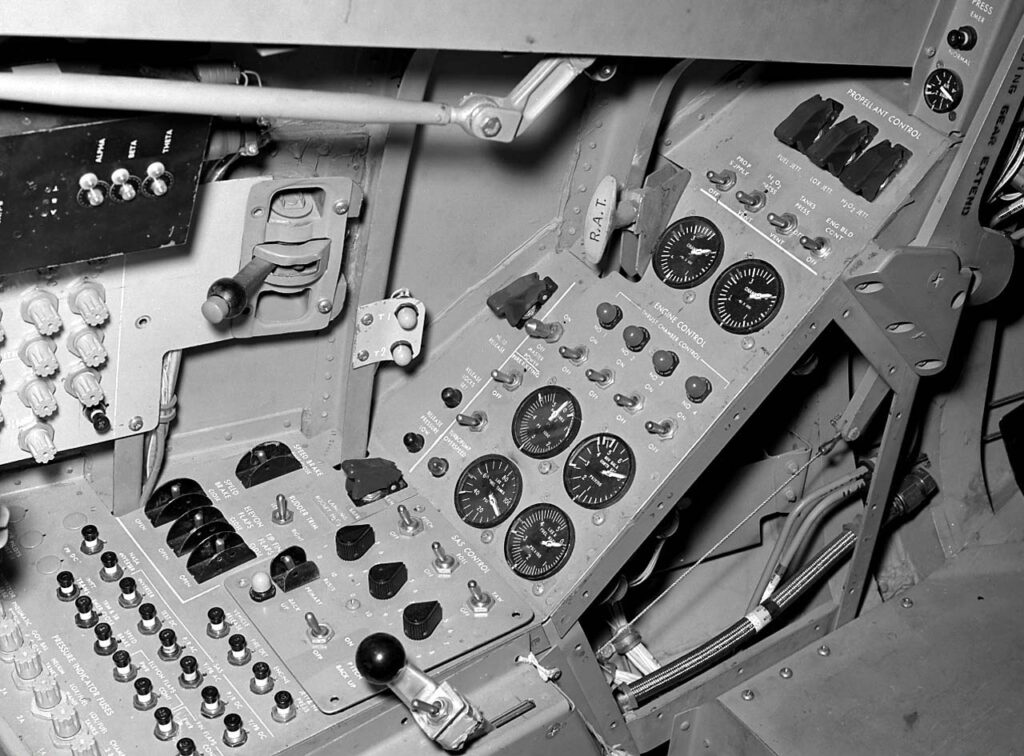

翼が小さく滑空比も良くないため、操縦士は限られたエネルギーを読み、やり直しのきかない着陸進入を行う必要がありました。

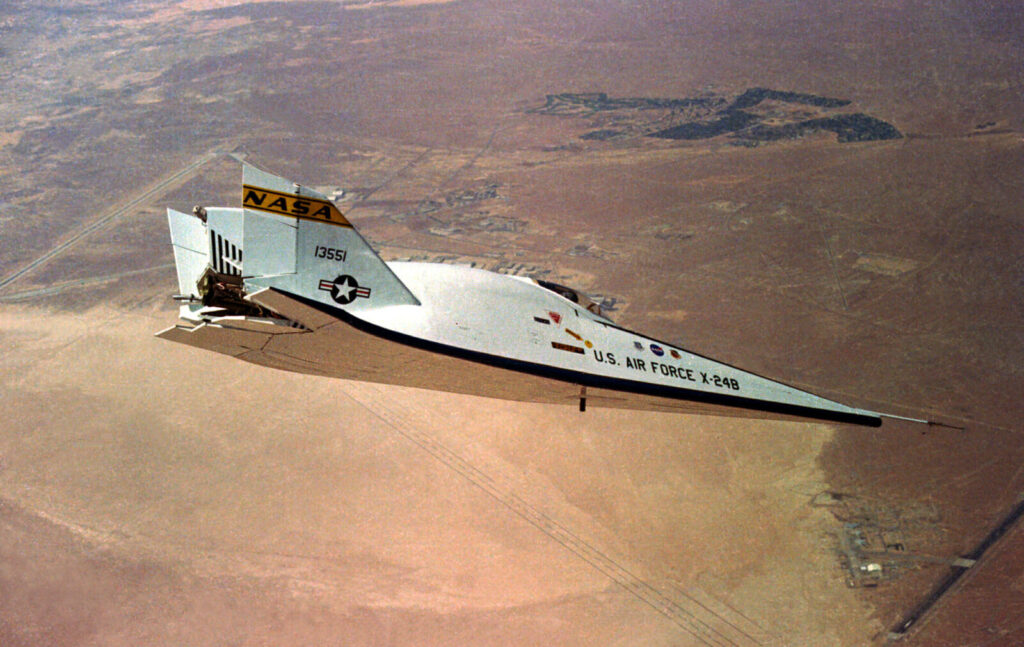

X-24Bは、宇宙から戻る機体が通常の滑走路へ無動力着陸できることを示しました。スペースシャトルの形がリフティングボディそのものになったわけではありませんが、再突入後に滑走路へ無動力着陸する運用思想と試験手法につながりました。

コンピューターなしでは飛ばせない機体へ

より高性能な形を追求すると、自然安定だけでは限界が生じます。センサーが姿勢を測り、コンピューターが毎秒何度も補正するフライ・バイ・ワイヤが重要になりました。

X-29｜前向きの翼を実用的に飛ばす

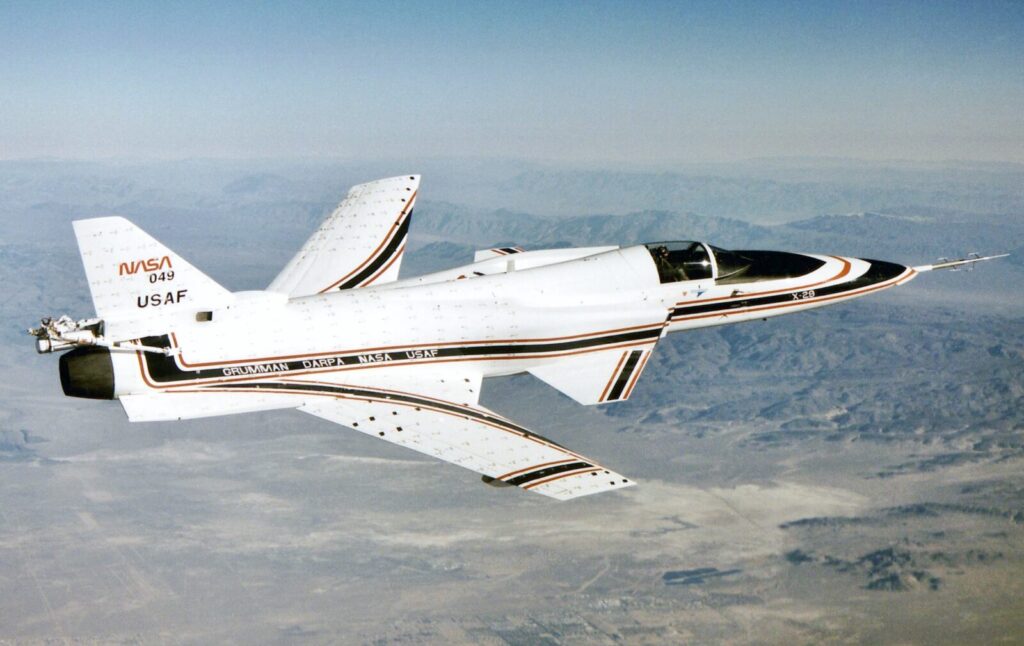

グラマンX-29は、主翼が前方へ傾いた前進翼で知られます。前進翼には高迎角での利点がありますが、空力荷重で翼がねじれ、さらに荷重が増える発散の問題があります。

X-29では複合材料の積層方向を工夫して翼のねじれを抑え、デジタル・フライ・バイ・ワイヤで本来不安定な機体を制御しました。前進翼機が大量採用されなくても、複合材料と能動制御の知見は後の航空機へ引き継がれました。

X-31｜翼が効きにくい姿勢でも向きを変える

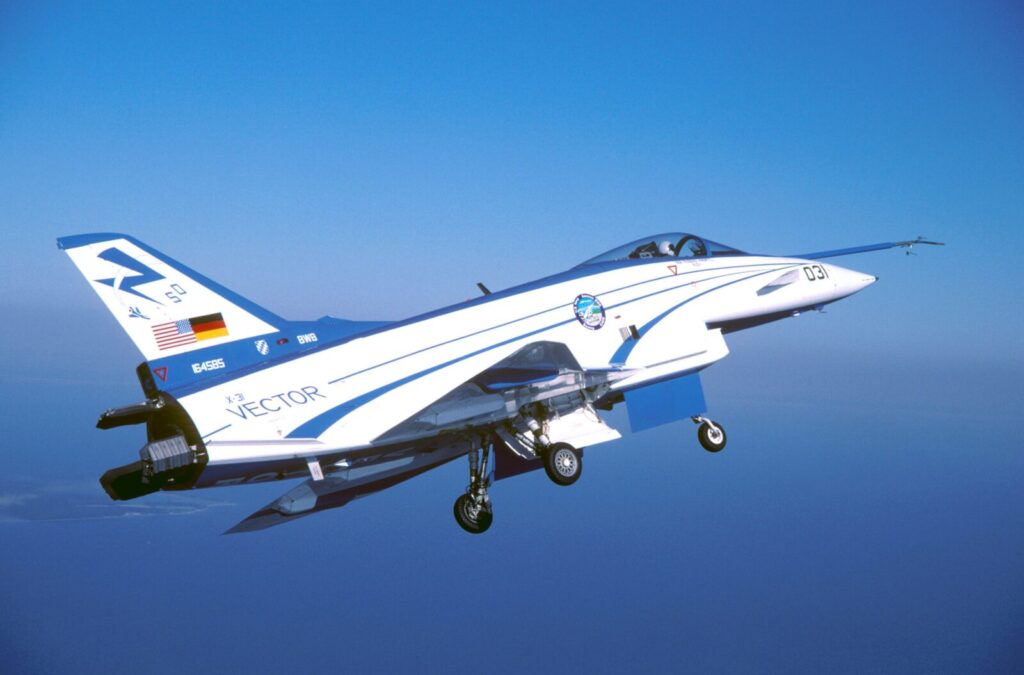

X-31はアメリカとドイツの共同実験機です。通常の舵面に加え、エンジン排気の向きを変える推力偏向を使い、高迎角での機動性を研究しました。目的は曲芸飛行ではなく、失速に近い領域での制御、戦闘機の機動性、短距離着陸などの検証でした。

X-43A｜極超音速で空気を吸うエンジン

X-43Aは無人の極超音速実験機で、スクラムジェットを実証しました。スクラムジェットは、超音速の空気流をエンジン内部で大きく減速させずに燃焼させる空気吸込み式エンジンです。

2004年の飛行でX-43Aは、空気吸込み式エンジンによる飛行として約マッハ9.6を記録しました。ただし通常の飛行場から自力離陸した航空機の記録ではありません。

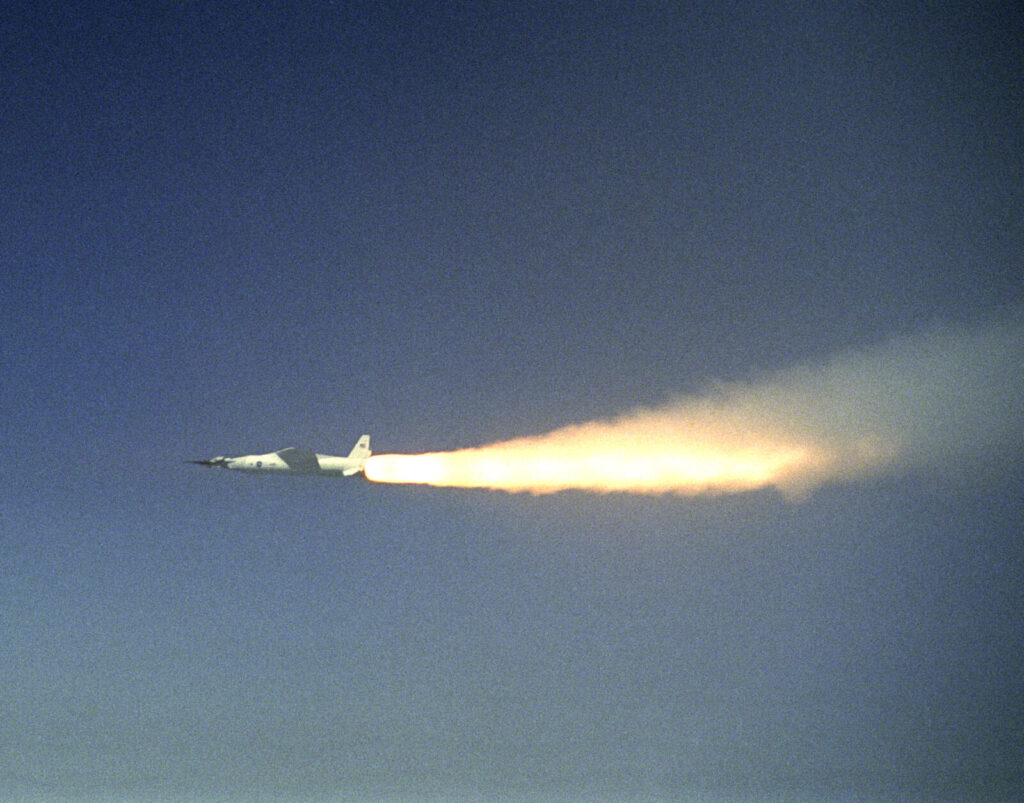

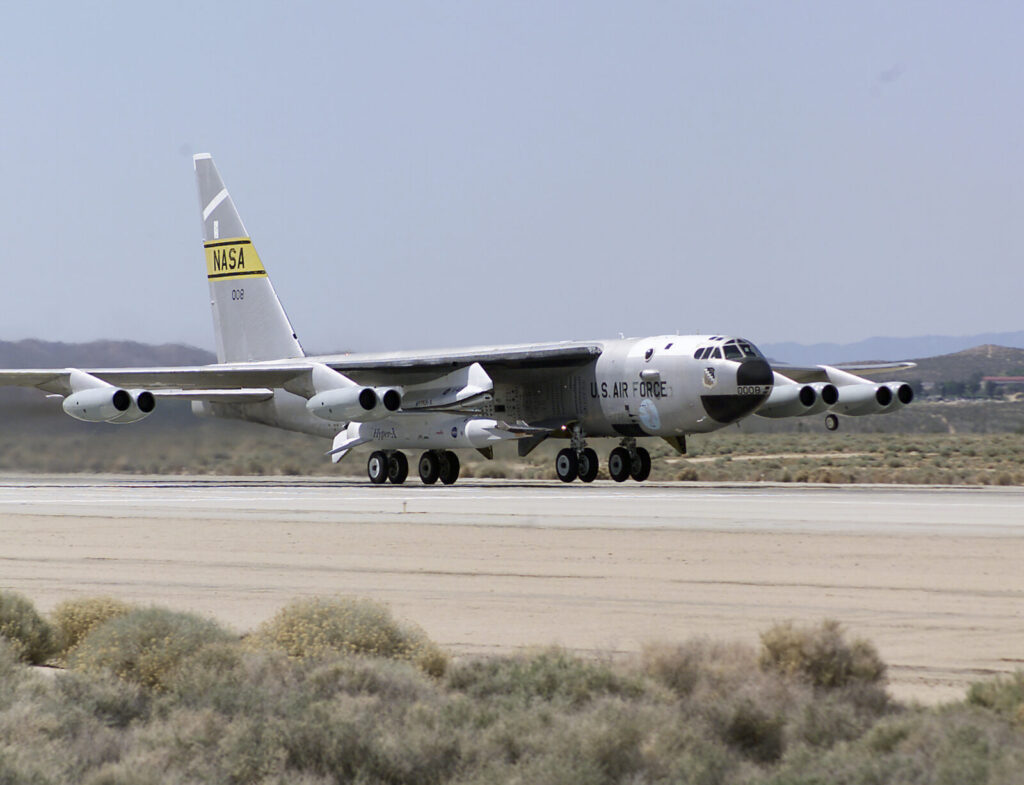

X-43AはB-52母機からロケットブースターごと投下され、ロケットで極超音速まで加速した後に分離し、スクラムジェットを作動させました。

X-57 Maxwell｜飛ばなかった計画は失敗なのか

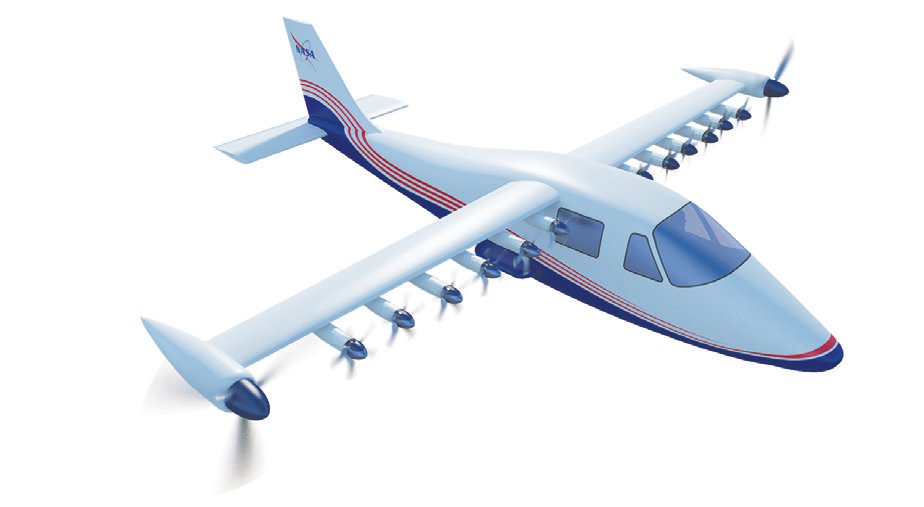

X-57 Maxwellは、小型双発機を電動化し、最終段階では細い主翼に多数の電動プロペラを配置する計画でした。しかし完成構想Mod IVの飛行へ到達せず、NASAは2023年にプロジェクトを終了しました。

それでも、バッテリー、モーター制御、航空機電動化の安全基準、試験手法などの成果は公開されました。飛ばなかったXプレーンも、技術的な必要条件を明らかにします。

X-59 Quesst｜音速突破より地上でどう聞こえるか

X-59の目的は、機体各部から発生する衝撃波を分散させ、強いソニックブームを小さな衝撃音へ変えることです。

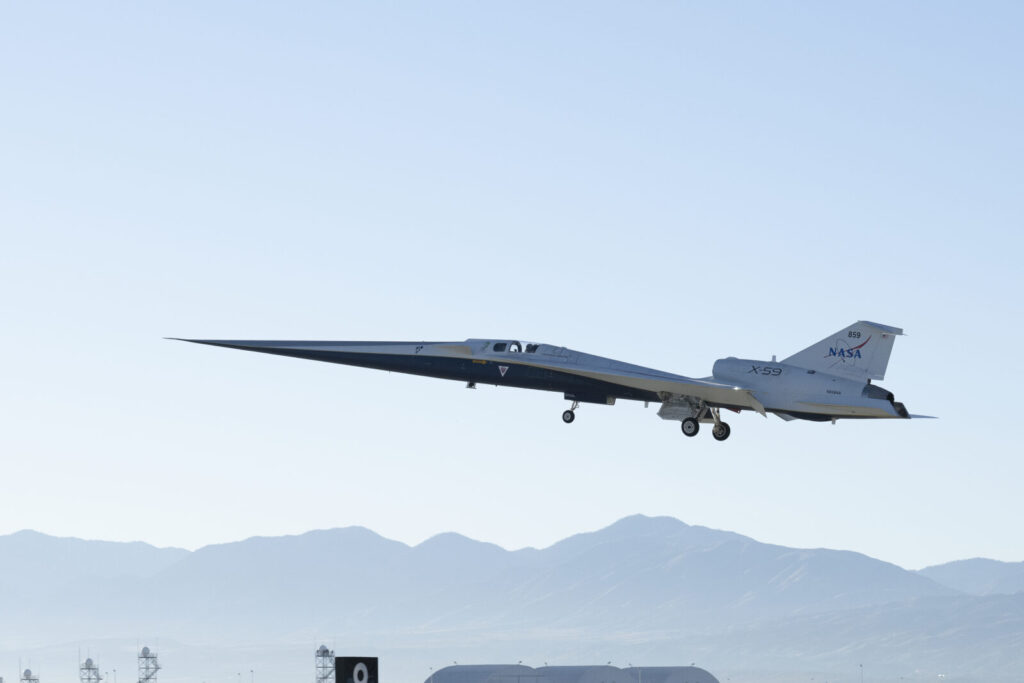

2025年10月28日、X-59は安全性と基本性能を確かめる亜音速の初飛行を行いました。続いて2026年6月5日には、約マッハ1.1で初の超音速飛行を実施しました。ただし、これは低騒音超音速実証の完了を意味しません。NASAは飛行領域を広げる試験の後、機体が生む音の特性を検証し、将来の陸上超音速飛行に関する騒音基準へデータを提供する計画です。（NASA公式発表）

X-66A｜速さではなく燃費を変える実験機

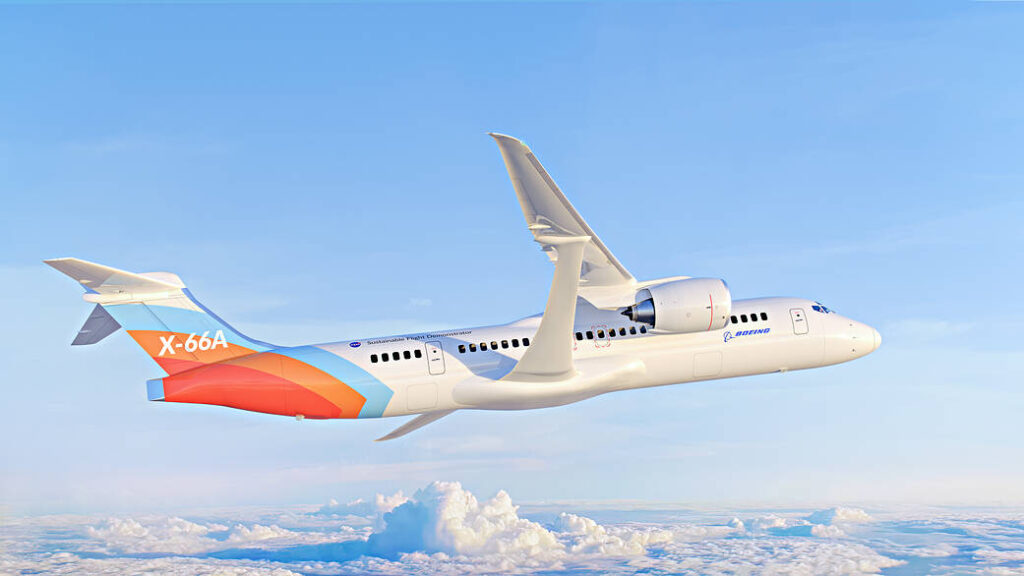

X-66Aは、細長い主翼を斜めの支柱で支えるトランソニック・トラスブレースド・ウイングを飛行実証する計画として始まりました。翼を長く細くして抵抗を減らしつつ、支柱で強度を確保する考え方です。

NASAとボーイングは2025年4月、X-66飛行実証機の作業をいったん停止し、長く薄い翼を調べる地上試験を優先する更新案を公表しました。2026年時点も、トラスブレースド翼の風洞試験や設計研究はSubsonic Flight Demonstrator計画のもとで続いています。つまり、X-66Aは完成機の飛行試験中ではなく、飛行実証の扱いを再検討しながら基盤技術の研究が続く段階です。（NASA公式発表）

Xプレーンの成功はどう測るのか

Xプレーンには、量産されなかった機体、速度目標へ届かなかった機体、事故を起こした機体、飛行前に終了した計画があります。しかし実験機の成果は、予測と実際の差を測れたか、危険現象の原因を特定できたか、材料・制御・推進・運用の限界を示したか、後続計画が使えるデータを残したかで測るべきです。

危険な試験を支えた人々

Xプレーン史は著名なテストパイロットだけの物語ではありません。整備員、センサー技術者、追跡機の乗員、管制官、気象担当者、救難隊、データ解析者、母機の乗員が必要です。事故後に何を変更したかを見ることも重要です。

日本とのつながり

超音速空力、複合材料、フライ・バイ・ワイヤ、再突入、リフティングボディ、極超音速推進、電動化、低騒音化は、JAXA、大学、日本の航空機メーカーでも研究されてきました。飛鳥、T-2 CCV、ALFLEX、HYFLEX、実験用航空機「飛翔」など、目的は異なっても「実機で未知の領域を確かめる」という発想は共通しています。

よくある質問

Xプレーンは秘密兵器ですか

軍事研究を含む計画はありますが、NASAの科学・民間航空研究も多く、すべてが秘密兵器ではありません。

すべてのXプレーンが飛びましたか

いいえ。計画段階で終了したもの、地上試験だけで終わったもの、既存機を改修したものもあります。

X-15は宇宙船ですか

ロケット推進で高高度へ達し、反動制御も使いましたが、軌道飛行はしていません。米国の50マイル基準と100キロのカーマン・ラインを区別する必要があります。

X-57は失敗でしたか

飛行には到達しませんでしたが、電動航空機の設計、試験、安全基準に関する知見を公開しており、成果がゼロという意味ではありません。

まとめ｜Xプレーンが作ったのは次の選択肢

X-1は音速突破を、X-2は熱と高速安定性を、X-15は極超音速と高高度を調べました。リフティングボディは翼の小さい帰還機を試し、X-29とX-31はコンピューター制御と推力偏向で従来の安定性の常識を変えました。X-43Aはスクラムジェットを実証し、X-57、X-59、X-66Aは電動化、騒音、燃費という新しい課題へ向かいました。

Xプレーンの本当の役割は、未来の航空機そのものになることではありません。次に進んでよい道と、進んではいけない道を、実際の空で示すことです。
