公園や駅前、博物館に保存された蒸気機関車は、形式名と車体の構造を照らし合わせると見え方が変わります。

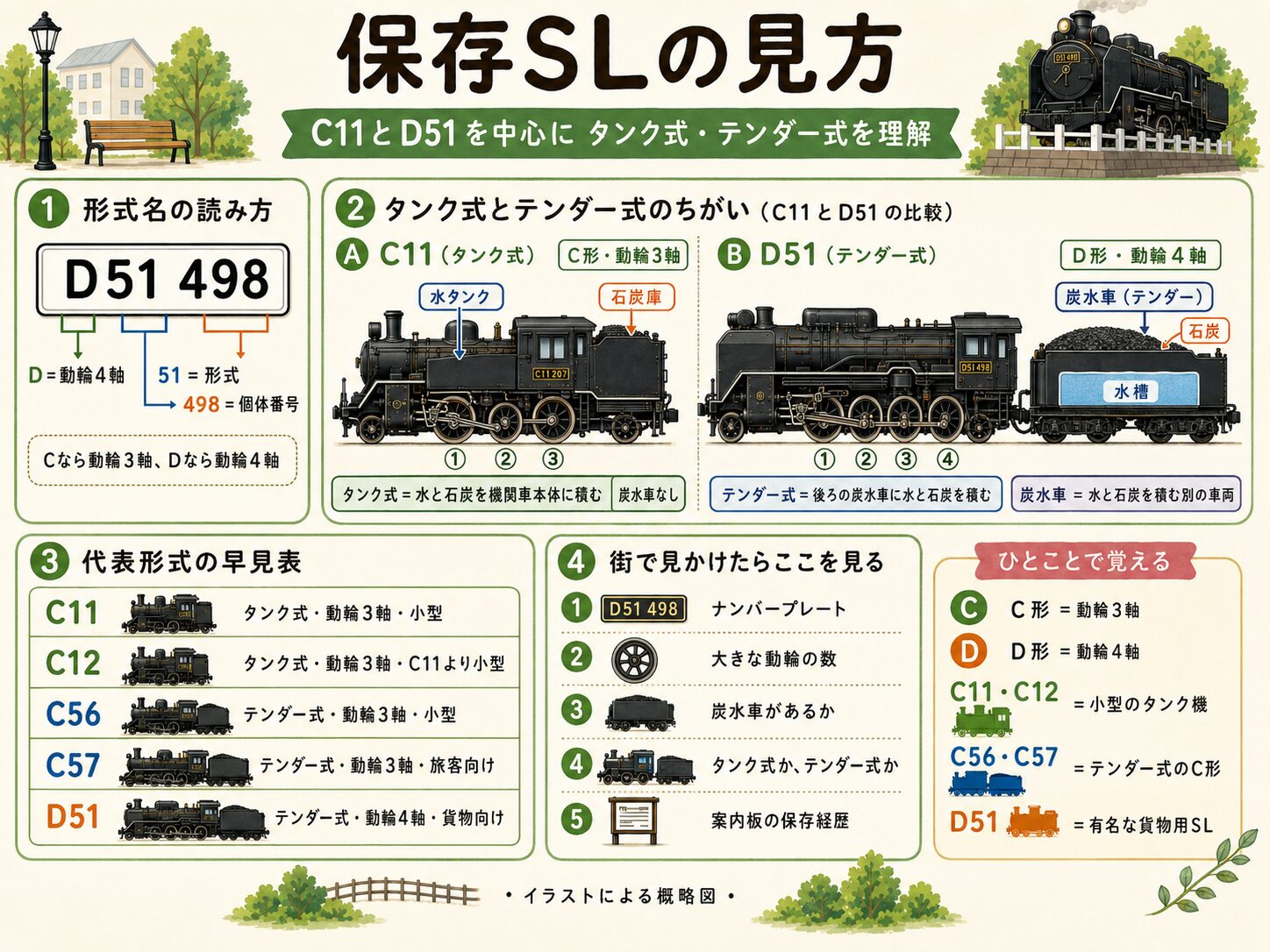

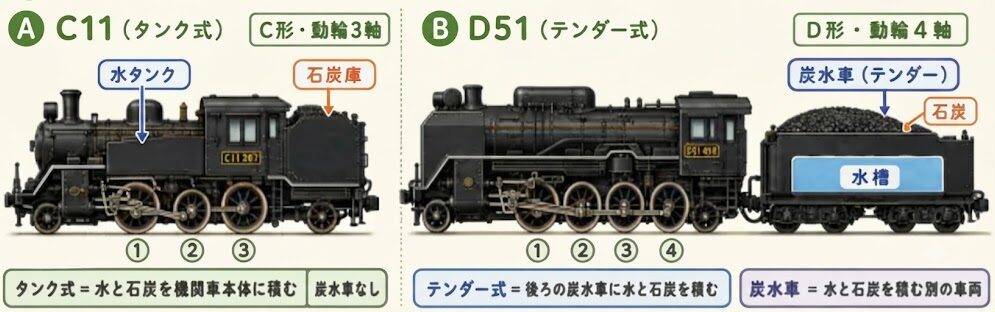

最初に覚えたいのは、C11とD51の違いです。C11は動輪3軸のタンク式、D51は動輪4軸のテンダー式です。新橋駅前のC11 292、飛鳥山公園や国立科学博物館のD51を見比べると、形式名と外見の関係を実物で確かめられます。
C11とD51の違いを30秒で比較
| 見る場所 | C11 | D51 |
|---|---|---|
| 動輪 | 3軸 | 4軸 |
| 方式 | タンク式 | テンダー式 |
| 水と石炭 | 機関車本体に積む | 後ろの炭水車に積む |
| 主な役割 | 支線、近距離列車、入換作業 | 貨物列車の牽引 |
| 外見 | 車体が短くまとまる | 炭水車を含めて長く大きい |
C11は、車体左右の水タンクと運転室後部の石炭庫が目印です。D51は、機関車本体の後ろに独立した炭水車が続きます。
蒸気機関車の形式名はどう読む？
蒸気機関車の正面や側面には、形式名と車両番号を記したナンバープレートがあります。「D51 498」は、次の3要素に分けて読みます。
- D：動輪4軸
- 51：機関車の形式番号
- 498：同じ形式の車両を区別する番号
国鉄の蒸気機関車では、アルファベットが動輪の軸数を表します。Cは3軸、Dは4軸です。形式番号の10～49はタンク式、50～99はテンダー式を表します。
この規則に当てはめると、C11は「動輪3軸のタンク式」、C57は「動輪3軸のテンダー式」、D51は「動輪4軸のテンダー式」です。
動輪はどの車輪を数える？
動輪は、ピストンの力を受けて機関車を動かす大きな車輪です。側面から見て、連結棒でつながった大きな車輪を数えます。前後にある小さな先輪や従輪は、CやDの数には含めません。
タンク式とテンダー式の違い
蒸気機関車は、水を熱して作った蒸気でピストンを動かします。水と石炭をどこに積むかによって、タンク式とテンダー式に分かれます。
タンク式
タンク式は、水と石炭を機関車本体に積みます。車体を短くまとめやすく、前後どちら向きでも扱いやすいため、支線、駅構内の入換、比較的短い区間の列車に使われました。代表的な形式はC11とC12です。
テンダー式
テンダー式は、機関車の後ろに炭水車を連結します。炭水車の上部に石炭、内部の水槽に水を積み、タンク式より多くの水と燃料を運べます。長距離列車や重量のある列車に適し、C56、C57、D51などが造られました。
C11・C12・C56・C57・D51の見分け方
| 形式 | 動輪 | 方式 | 主な用途 | 外見の手がかり |
|---|---|---|---|---|
| C11 | 3軸 | タンク式 | 支線、近距離列車、入換 | 側面水タンクと後部石炭庫 |
| C12 | 3軸 | タンク式 | 簡易な路線、構内作業 | C11より小型 |
| C56 | 3軸 | テンダー式 | 地方路線 | 小型車体の後ろに炭水車 |
| C57 | 3軸 | テンダー式 | 旅客列車 | 大径動輪と細身の車体 |
| D51 | 4軸 | テンダー式 | 貨物列車 | 4軸の動輪と大型炭水車 |
C12とC56は近い設計関係を持ちますが、C12はタンク式、C56は炭水車を連結するテンダー式です。C57とD51はどちらもテンダー式ですが、C57は旅客用のC形、D51は貨物用のD形として性格が異なります。
保存SLを現地で見る5つのポイント
1．ナンバープレート
最初のアルファベットと形式番号を読みます。Cは動輪3軸、Dは動輪4軸、10～49はタンク式、50～99はテンダー式です。
2．大きな動輪の数
連結棒でつながった大きな車輪を横から数えます。C形なら3軸、D形なら4軸です。
3．水と石炭を積む場所
車体左右に水タンクがあればタンク式です。機関車の後ろに独立した炭水車があればテンダー式です。
4．車体の長さと動輪の大きさ
タンク式は短く、テンダー式は炭水車の分だけ長く見えます。旅客用のC57は大きな動輪、貨物用のD51は4軸の動輪が特徴です。
5．案内板の経歴
製造年、使われた地域や路線、廃車後に保存された経緯を読みます。同じ形式でも製造時期や改造によって外観が異なるため、個体番号と経歴が重要です。
東京近郊で見られる代表的な保存SL
| 場所 | 形式 | 現地で見るポイント | 見学条件 |
|---|---|---|---|
| 新橋駅前SL広場 | C11 292 | 3軸の動輪、側面水タンク、後部石炭庫 | 屋外から見学 |
| 和光市立第四小学校 | C12 85 | C11より小型のタンク式車体 | 学校施設のため事前確認 |
| 靖國神社・遊就館 | C56 31 | 小型車体と独立した炭水車 | 開館日・時間を事前確認 |
| 小金井公園 | C57 186 | 大径動輪、細身の車体、炭水車 | 展示場の公開日を事前確認 |
| 飛鳥山公園 | D51 853 | 4軸の動輪と大型貨物機の車体 | 屋外展示 |
| 国立科学博物館 | D51 231 | 4軸の動輪、炭水車、製造時期による形態 | 開館日・時間を事前確認 |
新橋駅前SL広場のC11 292
C11 292は1945年に製造され、姫路機関区などで使われた後、鉄道開業100年にあたる1972年に新橋駅前へ設置されました。駅前で側面を見やすく、3軸の動輪、左右の水タンク、運転室後部の石炭庫を一度に確認できます。
靖國神社・遊就館のC56 31
C56 31は、小型の車体に炭水車を連結したC形テンダー機です。C11やC12と同じ動輪3軸でも、水と石炭を別車両に積むため、全体の構成が大きく異なります。泰緬鉄道で使われた経歴も、車両と戦争・輸送の歴史を結びつける重要な手がかりです。
小金井公園のC57 186
C57 186は旅客列車用のテンダー式機関車です。大きな動輪と細身の車体をD51と見比べると、同じテンダー式でも旅客用と貨物用で設計が異なることが分かります。小金井公園のSL展示場には公開日があるため、訪問前に公式案内を確認します。
飛鳥山公園のD51 853
D51 853では、連結棒でつながった4軸の動輪と、機関車後部の炭水車を近くで確認できます。飛鳥山公園には都電車両も保存されており、蒸気機関車と都市交通の車両を同じ場所で見比べられます。
国立科学博物館のD51 231
D51 231は1939年に鉄道省長野工場で製造されました。D51は1936年から1945年までに1,116両が造られた国鉄を代表する貨物用蒸気機関車です。大量輸送を担った機械として見ると、保存SLは鉄道車両であると同時に、日本の産業化を伝える資料でもあります。
鉄道、工場、鉱山、港を結んだ近代化の流れは、近代化産業遺産とは？工場・鉱山・港・鉄道から読む日本の近代化で詳しく紹介しています。東京の発展と鉄道会社の関係は、東京圏を形づくった私鉄六社もあわせて読むと理解が深まります。
国鉄形式とは異なる軍用鉄道の保存車として、津田沼一丁目公園には旧陸軍鉄道連隊のK2形蒸気機関車134号が残ります。空挺館と津田沼の軍事・鉄道遺産を巡る行程は、自衛隊唯一の落下傘部隊第1空挺団の空挺館に行ってみよう！午後は津田沼観光もしますで紹介しています。
保存状況、工事、展示場の公開日、開館時間は変わることがあります。訪問前に各施設の公式情報を確認してください。
よくある質問
SLと蒸気機関車は同じ意味ですか？
一般には同じ対象を指します。SLはSteam Locomotiveの略です。
C11の「11」は製造順ですか？
11は形式番号です。個々の車両は「C11 292」の292の部分で区別します。
D51はすべて同じ形ですか？
基本構造は共通しますが、製造時期や製造所、改造によって煙よけ板、ドーム、炭水車などの形に違いがあります。
保存SLの車内へ入れますか？
見学条件は施設ごとに異なります。通常は外観見学のみの場所が多く、特別公開日に運転室や客車へ入れる施設もあります。
現地ではこの順に見る
- ナンバープレートで形式名を読む
- 連結棒でつながった動輪を数える
- 水タンクまたは炭水車の位置を確認する
- 案内板で製造年と経歴を読む
この順番で観察すると、保存SLの形式、構造、用途、来歴を一つの流れで理解できます。
参考資料
- 京都鉄道博物館「SL大解剖・豆知識」
- 京都鉄道博物館「展示車両一覧」
- 国立科学博物館 産業技術史資料情報センター
- 港区「写真今昔物語 第6話」
- 東京都公園協会「小金井公園」
- 東京都北区「飛鳥山公園 遊具広場」
- 靖國神社 遊就館
